مقدمه
چرخ دنده صنعتی به عنوان یکی از اجزای حیاتی و بسیار مهم در سیستم های مکانیکی شناخته میشود. آنها در انتقال یا تغییر جهت نیرو و جابجایی حرکت بین قطعات مختلف استفاده میشوند و نقش بسیار مؤثری در کارایی و عملکرد دستگاهها و ماشینآلات بازی میکنند. گیربکس ها به صورت یک سیستم ترکیبی از چرخ دندههای صنعتی متصل به یکدیگر تشکیل میشوند و توانایی انتقال نیرو و تغییر سرعت را دارا میباشند.
در این مطلب، به بررسی جزئیات و ویژگیهای چرخ دنده صنعتی خواهیم پرداخت. ابتدا به بررسی انواع مختلف چرخ دندهها، از جمله دندههای ساده، اسپیرال، مخروطی و … خواهیم پرداخت. سپس به بررسی عوامل مؤثر در انتخاب چرخ دنده مناسب برای هر نوع کاربرد خواهیم پرداخت. عواملی مانند نیروی مورد نیاز برای انتقال، گشتاور، صدا و لرزش، عمر مفید و سخت کاری دنده را مورد بررسی قرار خواهیم داد. همچنین، در این مطلب به بررسی فرآیند طراحی و تولید چرخ دنده صنعتی خواهیم پرداخت. از انتخاب مواد مناسب تا محاسبات دقیق مهندسی و طراحی سه بعدیف، همه جنبههای مرتبط با طراحی و تولید چرخ دنده را بررسی خواهیم کرد.
انواع چرخ دنده صنعتی
چرخ دنده ها انواع مختلفی دارند که هر کدام دارای خصوصیات متفاوتی هستند. بر اساس نوع استفاده دنده ها در گیربکس های مختلف و کاربرد های متفاوت این چرخ دنده های انتخاب می شوند. تفاوت انواع دنده ها در شکل ظاهری، میزان انتقال نیرو، استقامت چرخ دنده، میزان تولید صدا و… است. برای مثال در چرخ دنده های حلزونی انتقال نیرو فقط از سمت دنده حلزون به ماردون (چرخ حلزون که در محور بالا قرار میگیرد) انجام می شود که این ویژگی باعث می شود چرخش از خروجی گیربکس امکان پذیر نباشد و به طور خلاصه می توان گفت این نوع دنده خاصیت خودترمزی دارد و برای کاربرهایی مانند بالابر یا نوار نقاله که لازم است زیر فشار بار زیاد گیربکس از سمت خروجی نچرخد، این نوع دنده مناسب است.

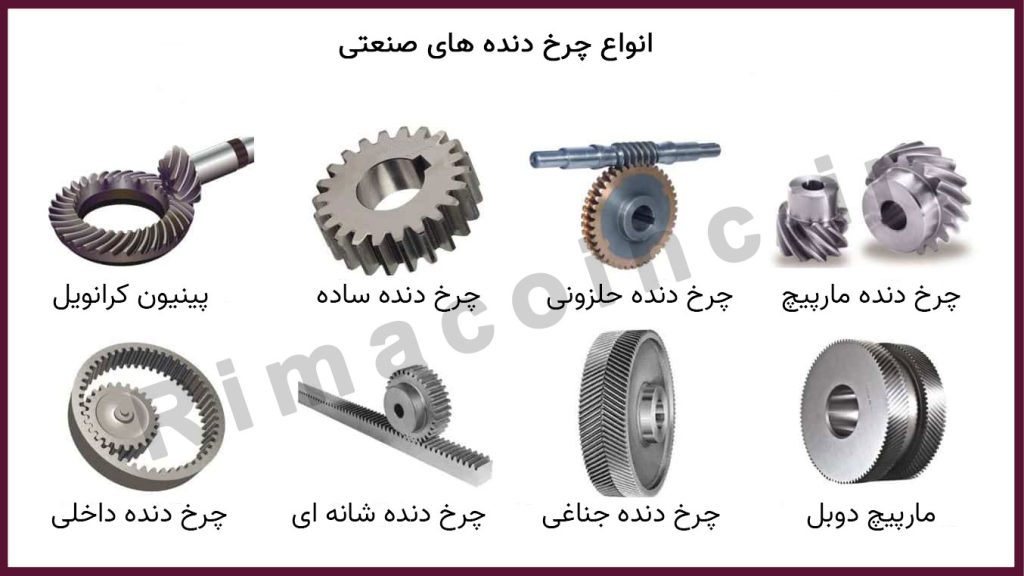

انواع چرخ دنده عبارتند از:
- چرخ دنده ساده
- چرخ دنده مارپیچ (دنده اسپیرال)
- چرخ دنده مخروطی (Bevel gear)
- چرخدنده مارپیچ دوبل (جناغی)
- چرخ دنده حلزونی
- چرخ دنده پینیون و کرانویل
- چرخ دنده شانه ای
انتخاب جنس و سخت کاری چرخ دنده
جنس چرخ دنده ها بایستی ویژگیهای خاصی را داشته باشند تا از عملکرد این قطعات به بهترین شکل ممکن حمایت کنند. در ادامه، به ویژگیهای اصلی فولادهای استفاده شده در چرخ دندهها اشاره خواهیم کرد:
استحکام: فولادهای مورد استفاده برای چرخ دندهها بایستی استحکام کافی را داشته باشند تا از شکست دندانهها جلوگیری کنند. این استحکام معمولاً با استفاده از فولادهایی با محتوای کربن مناسب و عملیات حرارتی مناسب به دست میآید.
سختی: فولادهای استفاده شده بایستی دارای سطح سختی مناسبی باشند تا در برابر تنشهای تماسی و سایش ایجاد شده در حین عملکرد، مقاومت کنند. فولادهای آلیاژی و فولادهای آبکاری شده با قابلیت افزایش سختی به درجهای مناسب برای چرخ دندهها استفاده میشوند.
پلاستیسیته: همچنین، فولادها بایستی به قدری نرم باشند که در برابر فشار های ضربهای ناشی از ضربه دندانه ها به یک دیگر مقاومت کنند. این ویژگی به طور کلی با استفاده از فولادهای با ترکیبات شیمیایی مناسب و عملیات حرارتی مناسب به دست میآید.
با توجه به این ویژگیها، برای تولید چرخ دنده ها از فولاد سمانته 7131، 5920، 6587 و … استفاده می شود.
فرایند ساخت چرخ دنده
چرخدندهها را میتوان با فرایندهای مختلفی از جمله ریختهگری، فورجینگ، اکستروژن، متالورژی پودر و بلنکینگ تولید کرد. هر یک از این فرایندها ویژگیها و مزایای خود را دارند. برای مثال، روش ریختهگری معمولاً برای تولید چرخدندههای بزرگ و با پیچیدگی کمتر استفاده میشود، در حالی که فورجینگ برای تولید قطعات با سختی و استحکام بالا مناسب است.
اما به عنوان یک قاعده کلی، برای دستیابی به ابعاد، شکل و پرداخت سطح نهایی چرخدندهها، معمولاً از ماشین کاری استفاده میشود. ماشین کاری با استفاده از دستگاه هاب که قادر به ساخت دنده با دقت و کیفیت بالااست.
قبل از ماشین کاری، به فرایندهای اولیهای که یک چرخدنده را آماده میکنند تا توسط ماشین کاری پرداخت و تکمیل گردد، در اصطلاح بلنکینگ میگویند. در این مرحله، قطعه خام اولیهای که قرار است چرخدنده از آن ساخته شود، به عنوان چرخدنده خام (gear blank) شناخته میشود. چرخدنده خام معمولاً یک قطعه است که از جنس فولاد، چدن، آهن و … با ابعاد و شکلی تقریبی ساخته میشود.

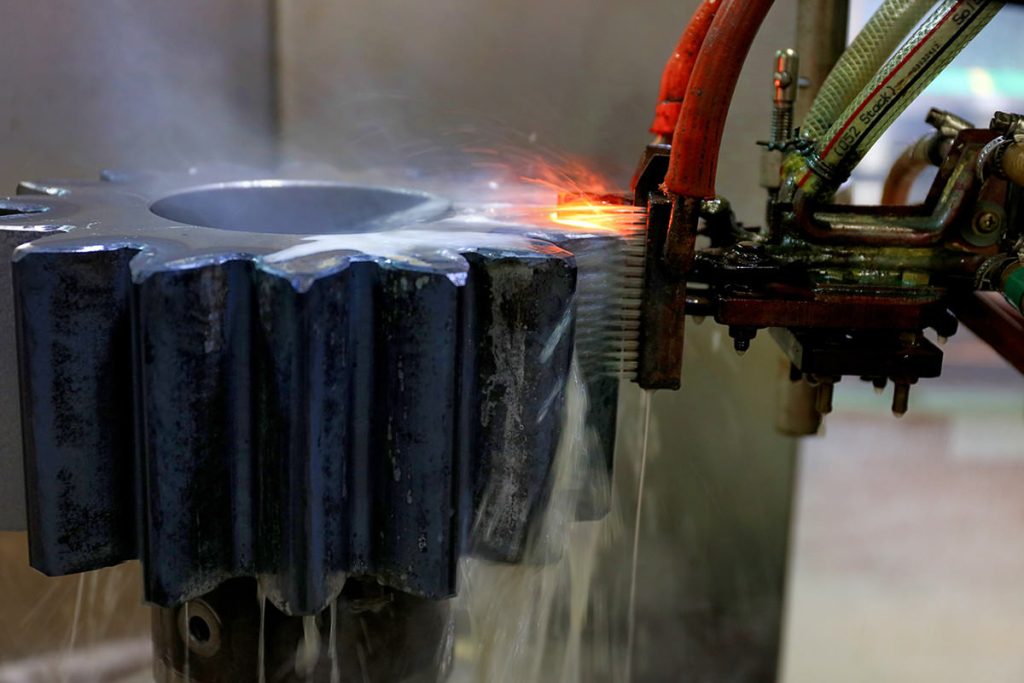

پس از بلنکینگ، چرخدنده خام به ماشین کاری سپرده میشود تا با دقیقترین جزئیات ساخته شود. در این فرایند، ابزارهایی همچون فرز هاب به کار گرفته میشوند تا ابعاد نهایی چرخدنده را بهدست آورند. در مرحله آخر چرخدندهها برای افزایش استقامت سخت کاری می شوند.
لازم به ذکر است که در فرایند تولید چرخ دنده ها ابزار های و روش های پیشرفته ای وجود دارد. مانند طراحی چرخ دنده ها در نرم افزار های طراحی صنعتی و ساخت آن ها با دستگاه های CNC پیشرفته که باعث افزایش دقت و کیفیت و در نهایت افزایش راندمان و طول عمر چرخ دنده می شود.
کاربر چرخ دنده ها

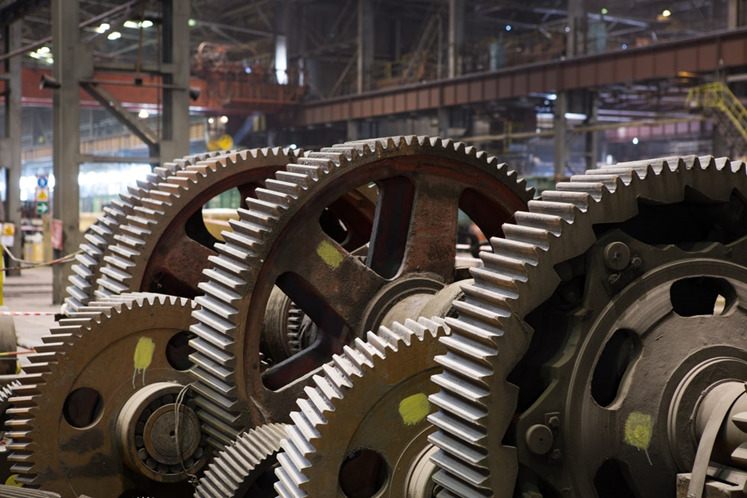

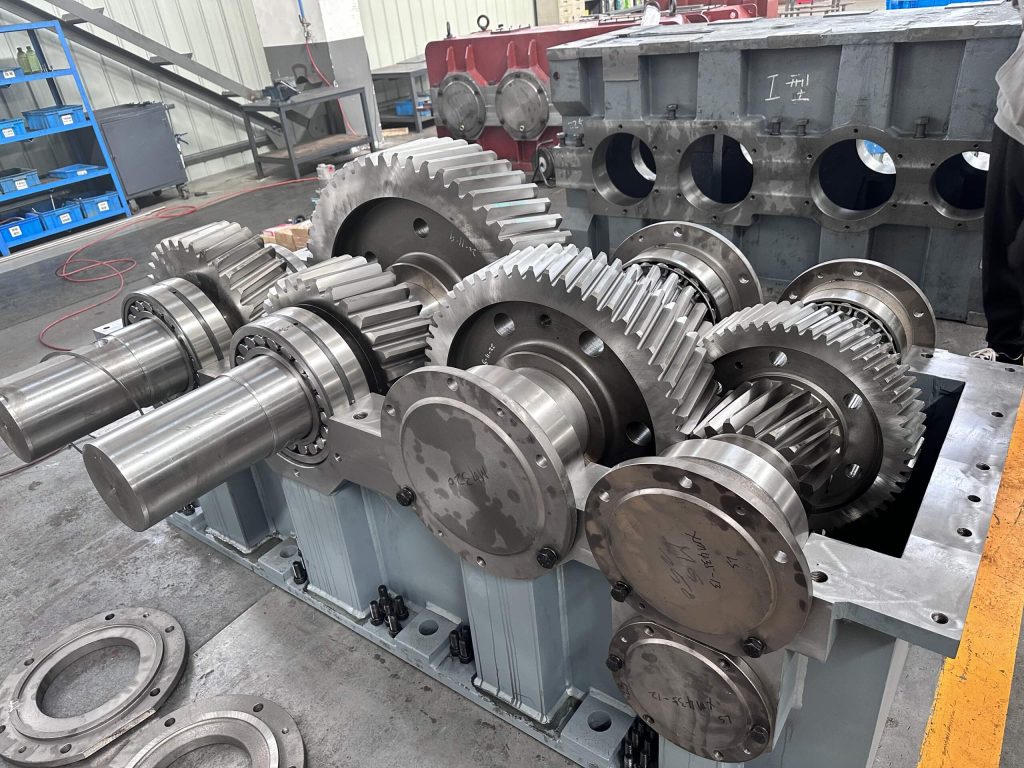

چرخ دنده ها کاربرد های زیادی در صنایع مختلف دارند. با توجه به ویژگی مکانیکی گسترده آنها، چرخ دنده ها در صنعت برای انتقال نیرو، تغییر جهت نیرو و… استفاده می شوند. چرخ دنده ها به صورت جفتی در دستگاه های کاهنده یا افزایش دهنده سرعت و یا گشتاور که دارای الکتروموتور های صنعتی هستند، استفاده می شوند.
استفاده از دنده ها بستگی به نوع کاربر و ویژگی آنها متفاوت است برای مثال در صنایع مکانیکی و خودرو سازی معمولا از چرخ دنده های ساده استفاده می شود.
چند نمونه از کاربرد چرخ دنده ها در صنایع مختلف:
- صنایع کشاورزی
- معادن
- بالابر ها
- میکسر
- نوار نقاله
و به طور خلاصه هر صنعتی که نیاز به انتقال قدرت و گشتاور دارند.
افزایش راندمان چرخ دنده ها
بخشی بسیار مهم و حائز اهمیت در علم مهندسی مکانیک به چرخدندهها تعلق دارد، زیرا آنها نقش حیاتی در انتقال حرکت و تغییر سرعت و گشتاور بین اجزای مختلف سیستمهای مکانیکی را دارند. با این حال، راندمان چرخدندهها میتواند یک چالش عمده در طراحی و عملکرد این سیستمها باشد.
عواملی که در افزایش راندمان چرخ دنده تاثیر زیادی دارند:
- طراحی و ساخت چرخ دنده ها به روش استاندارد
- انتخاب مناسب جنس چرخ دنده ها و عملیات حرارتی مناسب بر اساس نوع استفاده و کارکرد: انتخاب جنس مناسب بر اساس میزان فشار روی دنده و کاربرد آنها و عملیات حرارتی استاندارد بر اساس جنس چرخ دنده، باعث جلوگیری از خردایش و شکستگی چرخ دنده ها می شود.
- روغن کاری: انتخاب روغن مناسب بستگی به نوع کارکرد و حرارت دستگاه دارد. اگر روغن کاری چرخ دنده به صورت درست انجام شود طول عمر چرخ دنده ها بسیار افزایش پیدا میکند.
